1. 結構詳情?

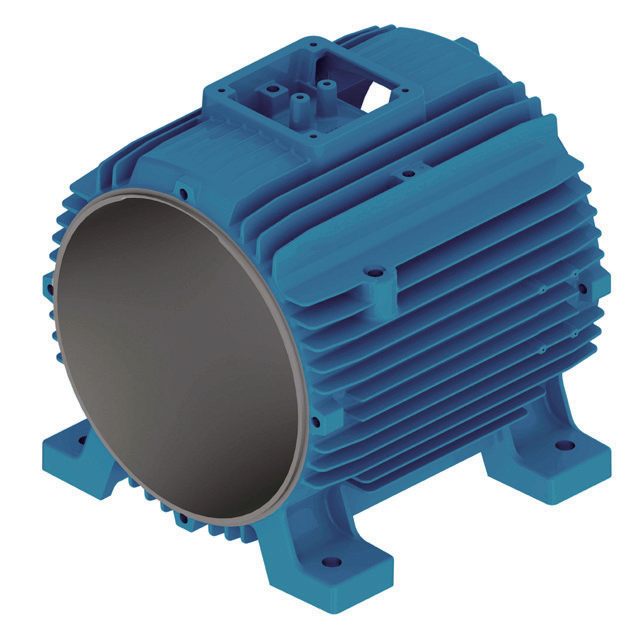

1.1 機座?

機座由 FC-200 鑄 鐵 制 成， 不 僅 有 利 于 改 善 熱 傳 導 性， 而且能夠提供足夠的機械強度以滿足最苛刻的應用需求。 為了方便安裝，機座號 112M 及以上的型號均配有吊環。

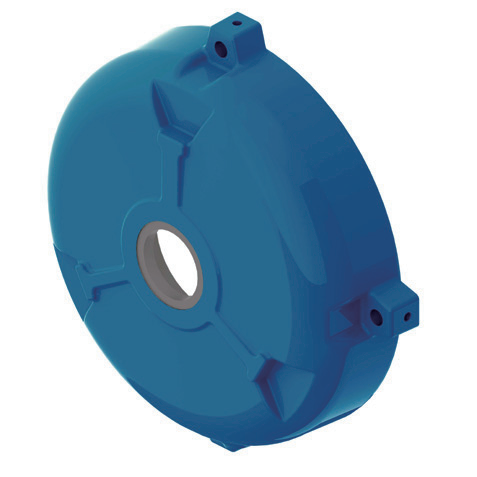

1.2 端蓋?

同機座一樣，W20 電機的前后端蓋采用 FC-200 鑄鐵制成。 新設計保證低的軸承運行溫度以及更好的散熱。

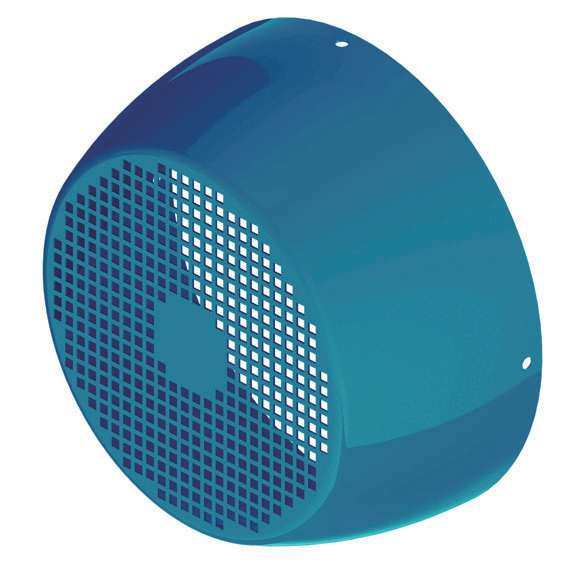

1.3 風扇罩?

W20 電機的風扇罩采用鋼質風罩

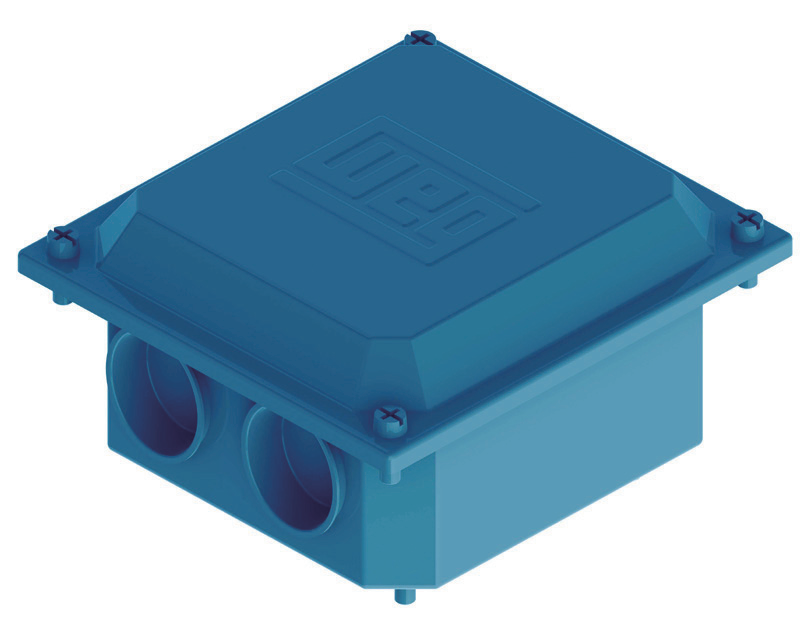

1.4 接線盒?

同風扇罩一樣，W20 電機接線盒也是采用鋼質接線盒，為了 便于接線，接線盒內部留有充足的空間，并可 90 度旋轉，安 裝十分靈活。 接線盒孔為通孔，裝有塑料悶蓋。?

注：用戶需自行更換接線葛蘭頭方可滿足 IP55 的防護等級。

1.5 連接導線?

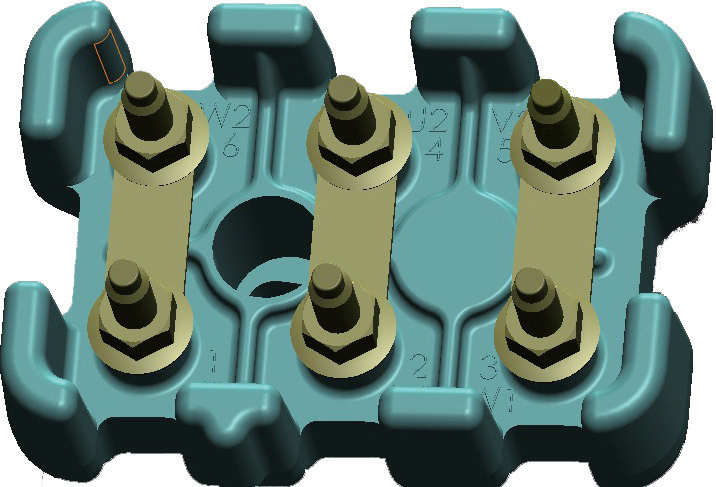

連接導線上不僅印有符合 IEC 60034-8 標準的標志，而且配 有指定的接線端子。W20 電機配備玻纖增強不飽和聚酯團狀 模塑料 (BMC) 接線柱，如下圖所示。

1.6 軸承?

備注：戶外立式電機需要考慮防雨罩。?

WEG電機配置球軸承，并在225及以上機座采用潤滑脂注排 裝置。WEG與全球知名軸承供應商（FAG, NSK, NTN, C&U 等）合作, 確保電機的優異性能并延長使用壽命。如需要指定?

特定品牌軸承，請在合同中說明。

1.7 銘牌?

主銘牌和副銘牌均由 AISI 304 不銹鋼制成，所有信息均利用激光打印在銘牌上。銘牌包含很多重要的有用信息，如序列號、 輸出功率、電壓、頻率、額定電流、防護等級、功率因數、絕緣等級、軸承型號、油脂類型和潤滑周期等。 IEC機座200以下（含）的銘牌為方形銘牌，IEC機座225至355的銘牌為長條形銘牌。

1.8 軸流風機（可選配置）

在變頻應用中，可依據客戶要求選配內轉子電機進行強制冷卻（最高至200機座）。如有特殊需求，請聯系相關銷售人員。
